Por qué el diseño adecuado de conductos es crítico para la comodidad de su hogar

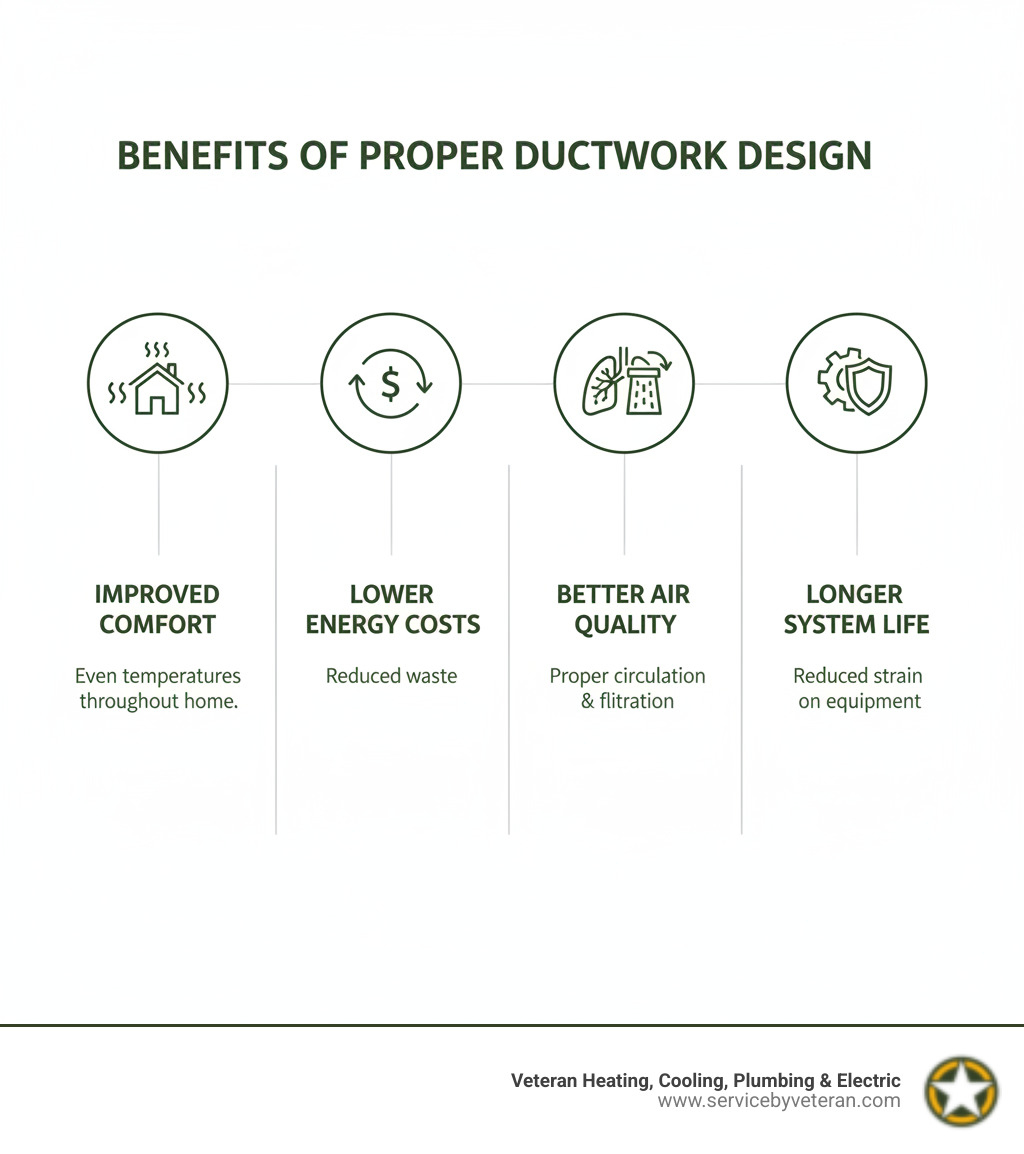

El diseño de conductos es la base de un sistema HVAC eficiente, determinando qué tan bien su hogar se calienta, enfría y mantiene una calidad de aire interior saludable. Un mal diseño de conductos puede llevar a varios problemas costosos:
- Altas facturas de servicios públicos - Los conductos con fugas o de tamaño inadecuado desperdician el 30% o más de su energía
- Puntos calientes y fríos - Temperaturas desiguales en todo su hogar
- Pobre calidad del aire interior - Circulación y filtración de aire inadecuadas
- Reducción de la vida útil del sistema - Su equipo HVAC trabaja más duro y falla antes
- Espacios de vida incómodos - Habitaciones que nunca alcanzan la temperatura adecuada
La ciencia detrás de un conducto efectivo no es complicada, pero requiere seguir principios probados. El aire tiene peso - alrededor de 0.08 libras por pie cúbico - y su motor soplador debe mover este aire pesado a través de todo su hogar. Cuando los conductos están mal diseñados, su sistema lucha como una persona tratando de respirar a través de una pajilla.

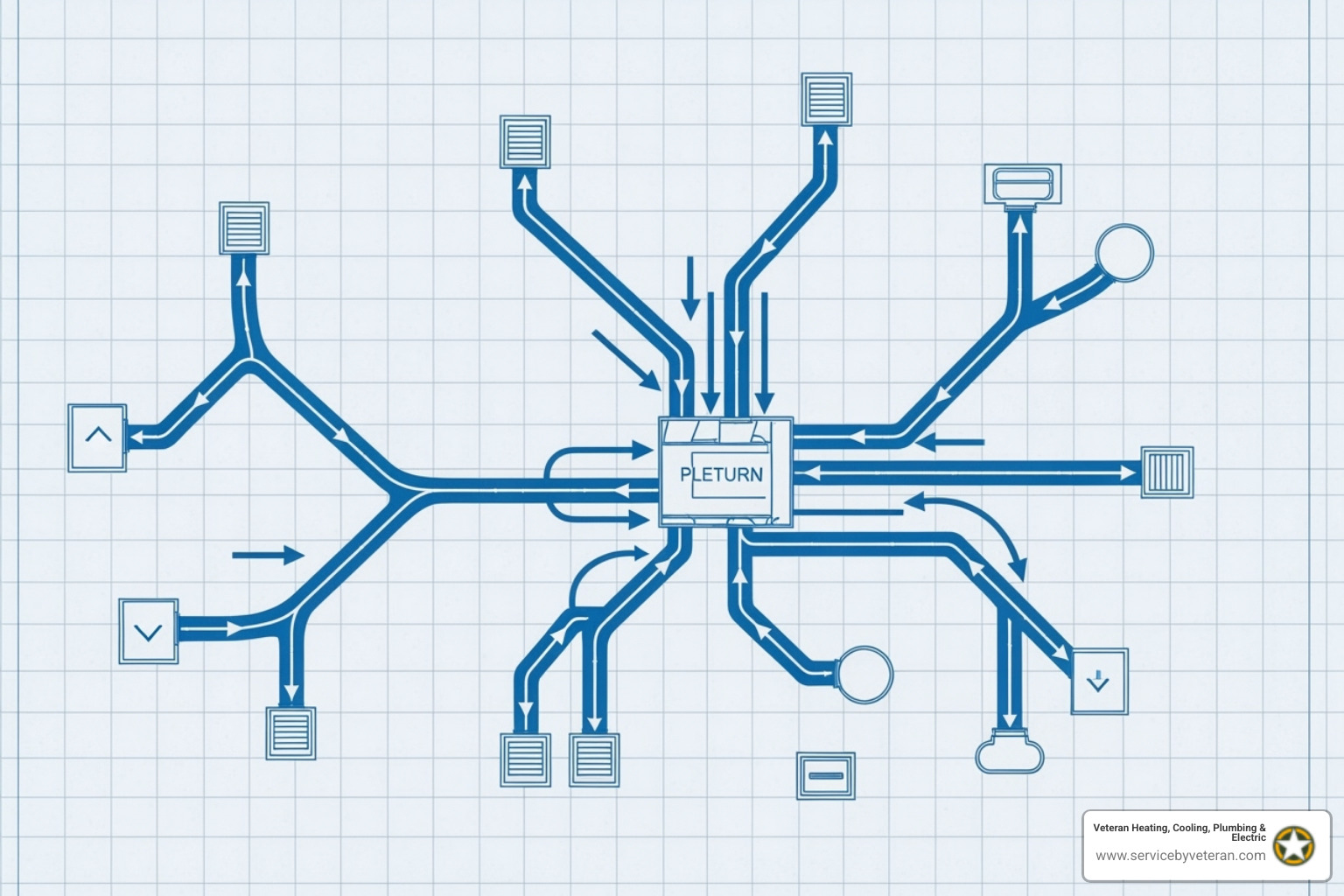

El diseño moderno de conductos sigue métodos científicos desarrollados por la Asociación de Contratistas de Aire Acondicionado de América (ACCA), específicamente su protocolo Manual D. Este enfoque calcula las necesidades exactas de flujo de aire para cada habitación y dimensiona los conductos en consecuencia, reemplazando los antiguos métodos de "regla general" que a menudo fallaban a los propietarios.
Soy Mike Townsend, y durante mis ocho años en el Ejército de EE. UU., gestioné sistemas de refrigeración de precisión para cabezas de misiles guiados por calor - un trabajo que requería una atención absoluta al detalle en el flujo de aire y el control de temperatura. Ese trasfondo técnico ahora guía cómo abordo el diseño de conductos para hogares, asegurando que cada sistema brinde la comodidad y eficiencia que las familias merecen.
La física del flujo de aire: principios fundamentales del diseño efectivo de conductos
Entender cómo se mueve el aire a través de su hogar es la base de un gran diseño de conductos. Aquí hay algo que podría sorprenderle: el aire tiene peso - alrededor de 0.08 libras por pie cúbico. Cuando su aire acondicionado de 2.5 toneladas necesita mover 1,000 pies cúbicos por minuto, eso equivale a aproximadamente 81 libras de aire cada minuto!
Su motor soplador es esencialmente un levantador de pesas, trabajando contra la resistencia para empujar todo ese aire a través de su sistema de conductos. Cuanto más duro tiene que trabajar, más energía utiliza y menos cómodo se vuelve su hogar.
Esta resistencia proviene de dos culpables principales: fricción y turbulencia. La fricción ocurre cuando el aire roza contra las paredes internas de sus conductos - piénselo como el agua fluyendo a través de una manguera de jardín. Cuanto más áspera o más pequeña es la manguera, más difícil es que el agua fluya suavemente.
La turbulencia es aún más problemática. Ocurre cuando el aire choca con giros agudos, cambios de tamaño repentinos o accesorios mal diseñados. Imagine intentar verter agua a través de un embudo con esquinas afiladas en comparación con uno con lados suaves y curvados. El embudo suave funciona mucho mejor, y el mismo principio se aplica a sus conductos.
La presión estática es como la presión arterial para su sistema HVAC. Cuando los conductos son demasiado pequeños o tienen demasiadas restricciones, la presión estática se acumula. Una alta presión estática significa que su motor soplador lucha por entregar aire, lo que lleva a puntos calientes y fríos, facturas de energía más altas y equipos que se desgastan más rápido.
Uno de los conceptos más importantes en diseño de conductos es Longitud Efectiva Total (TEL). Esto no es solo medir sus conductos con una cinta métrica. TEL tiene en cuenta toda la fricción y turbulencia de cada giro, accesorio y componente en su sistema. Un codo agudo de 90 grados puede agregar el equivalente de 60 a 120 pies de conducto recto a su TEL! Por eso usamos codos de radio suaves siempre que sea posible.
El dimensionamiento de conductos también hace una gran diferencia. Los conductos subdimensionados son como intentar beber un batido a través de un sorbete de café - su sistema trabaja horas extras pero entrega resultados decepcionantes. Los conductos sobredimensionados pueden parecer mejores, pero en realidad pueden reducir la velocidad del aire demasiado, lo que lleva a una mala mezcla de aire y estratificación de temperatura.
La importancia del sellado de conductos no puede ser subestimada. Los conductos con fugas pueden desperdiciar el 30% o más de su aire acondicionado. ¡Literalmente está pagando para calentar o enfriar su ático en lugar de su sala de estar! Estas fugas también crean desequilibrios de presión que hacen que algunas habitaciones estén sofocantes mientras que otras nunca alcanzan la temperatura adecuada.
Cuando todo funciona en conjunto - dimensionamiento adecuado, giros suaves, conexiones selladas y presión equilibrada - su sistema opera de manera eficiente y silenciosa. Para más detalles sobre cómo optimizamos todo su sistema HVAC, consulte más información sobre nuestros servicios HVAC.
El papel crítico del sistema de aire de retorno
Su sistema HVAC es como un pulmón gigante para su hogar. No puede exhalar aire fresco y acondicionado de manera efectiva si no puede inhalar aire viciado adecuadamente. El sistema de aire de retorno es a menudo la mitad olvidada de la ecuación, pero es tan crítico como los conductos de suministro.
La presión equilibrada es la clave para la comodidad. Cuando su sistema empuja aire acondicionado a una habitación a través de conductos de suministro, ese aire necesita un lugar al que ir. Sin caminos de aire de retorno adecuados, crea desequilibrios de presión que causan todo tipo de problemas.
La circulación de aire deficiente ocurre cuando las habitaciones no pueden devolver aire adecuadamente. El aire acondicionado queda atrapado, creando condiciones sofocantes y evitando que entre aire fresco. Podría notar que las puertas se cierran de golpe cuando su sistema se activa - eso es una señal reveladora de problemas de presión.
La efectividad de la filtración también depende del flujo adecuado de aire de retorno. Cuando su sistema no puede extraer aire de manera eficiente a través del filtro, el polvo y los alérgenos permanecen atrapados en sus espacios de vida en lugar de ser capturados y eliminados.
La solución ideal son conductos de retorno dedicados en cada habitación que tenga una rejilla de suministro. Esto crea un sistema perfectamente equilibrado donde el aire fluye dentro y fuera de cada espacio suavemente. Aunque esto no siempre es posible en hogares existentes, soluciones como rejillas de transferencia sobre puertas o cortos "conductos de salto" pueden ayudar a equilibrar la presión.
Prevenir la presión negativa es crucial tanto para la comodidad como para la seguridad. Cuando las habitaciones se vuelven negativamente presurizadas, pueden atraer aire no acondicionado de áticos, espacios de arrastre o incluso del exterior. Esto no solo desperdicia energía, sino que también puede atraer polvo, humedad y contaminantes.
Al dimensionar los conductos de retorno, normalmente apuntamos a alrededor del 120% del volumen de aire de suministro. Este ligero sobredimensionamiento asegura que su sistema pueda respirar libremente y mantiene una circulación de aire adecuada en todo su hogar.

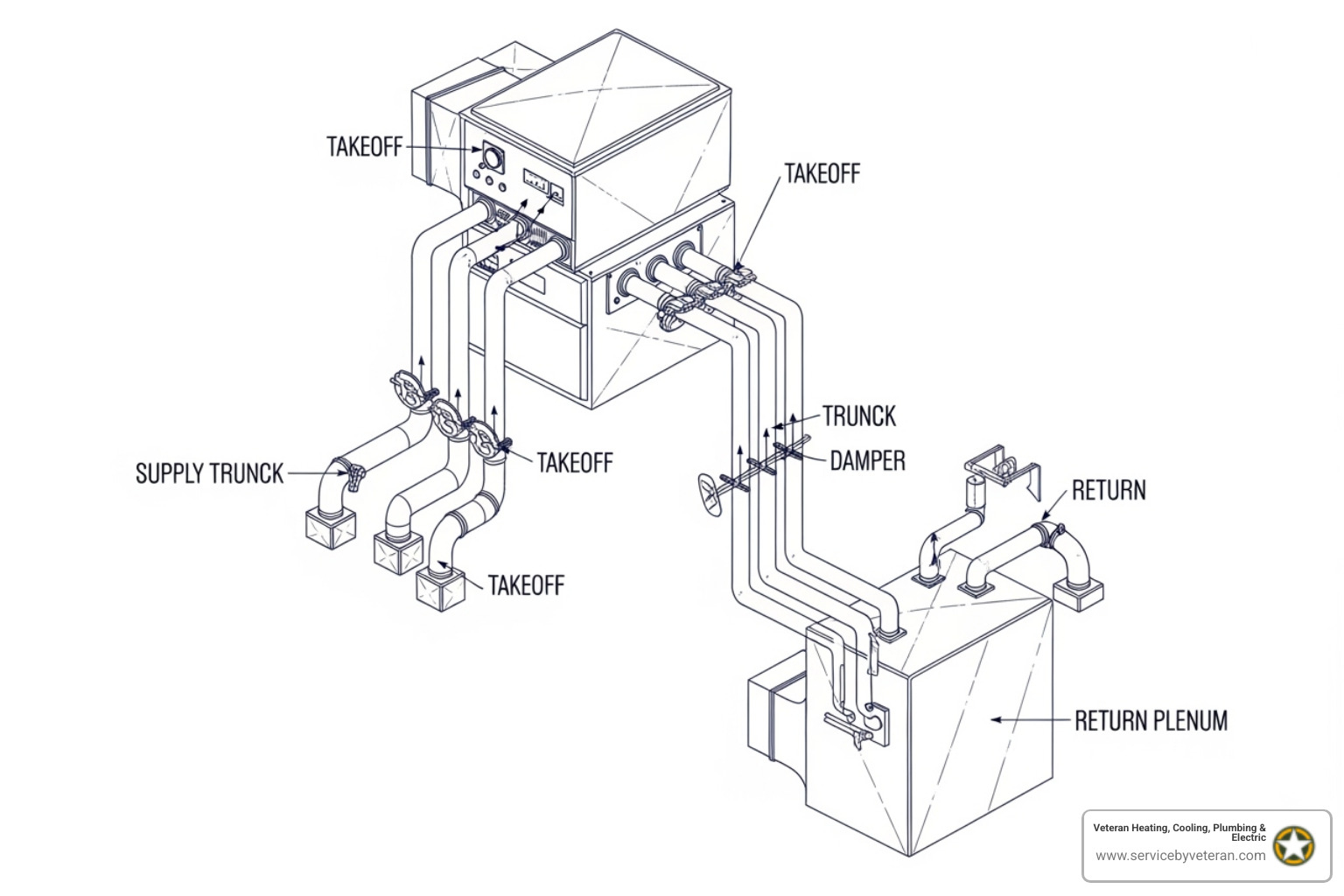

Entendiendo los componentes clave del conducto
Piense en su sistema de conductos como un sistema de autopistas para el aire, con cada componente desempeñando un papel específico en el movimiento eficiente del aire acondicionado a través de su hogar.
El plenum es como el centro neurálgico de su sistema. Estas grandes cajas se conectan directamente a su horno o manejador de aire - una para el aire de suministro que sale y otra para el aire de retorno que regresa. El plenum iguala la presión del aire y actúa como un centro de distribución para todo su sistema.
Las líneas troncales son las autopistas principales, transportando la mayor parte de su aire desde el plenum hacia diferentes áreas de su hogar. Diseñamos estas para que sean lo más cuadradas posible para minimizar la fricción, y limitamos su longitud para mantener un flujo de aire fuerte. Generalmente, las líneas troncales no deben exceder los 24 pies sin reducir su tamaño, o 48 pies en total desde una unidad ubicada centralmente.
Las líneas de ramificación son como caminos locales que se separan de las líneas troncales para servir habitaciones individuales. Los puntos de conexión, llamados tomas, son críticos para mantener un buen flujo de aire. Seguimos la "Regla de Dos Pies" - sin tomas dentro de 24 pulgadas de donde termina una línea troncal, y nunca en el tapón final. Esto evita que las ramas aguas arriba se queden sin aire.
Los reguladores actúan como semáforos, permitiéndonos equilibrar el flujo de aire a diferentes áreas. Estas placas ajustables nos ayudan a afinar su sistema para que cada habitación reciba la cantidad adecuada de aire acondicionado.
Finalmente, rejillas y registros son lo que realmente ve en sus paredes, pisos o techos. Los registros de suministro entregan aire acondicionado, mientras que las rejillas de retorno recogen aire para enviarlo de vuelta a su sistema. Incluso estos componentes visibles afectan el rendimiento del sistema - rejillas mal diseñadas pueden crear caídas de presión innecesarias que perjudican la eficiencia.
Cuando todos estos componentes trabajan juntos en un diseño de conductos bien planificado, su sistema opera de manera silenciosa, eficiente y mantiene cada habitación cómoda durante todo el año.
El Método ACCA: Una guía paso a paso para planificar su sistema
Cuando se trata de diseño de conductos profesional, no improvisamos - seguimos un enfoque científico probado. La Asociación de Contratistas de Aire Acondicionado de América (ACCA) ha desarrollado protocolos integrales que sirven como el estándar de oro para los profesionales de HVAC en todo el país. Estas no son pautas opcionales; son la base de cada sistema cómodo y eficiente que instalamos.
En Veteran, seguimos estrictamente estos Estándares Profesionales establecidos por la ACCA porque funcionan. Después de años de precisión militar en la gestión de sistemas de refrigeración complejos, he visto lo que sucede cuando se recortan esquinas en la planificación adecuada. El método ACCA adopta un enfoque habitación por habitación, tratando cada espacio en su hogar como único en lugar de hacer suposiciones amplias.
Este análisis detallado es lo que separa el diseño de conductos profesional de los antiguos métodos de "regla general" que dejaron a tantos propietarios frustrados con temperaturas desiguales y facturas de energía exorbitantes.
Paso 1: Calcular las cargas de calefacción y refrigeración (Manual J)
Antes de tocar una sola pieza de conducto, necesitamos entender exactamente lo que su hogar demanda. Piense en ello como obtener una receta para gafas - no querría que su optometrista adivinara sus necesidades visuales, y no debería querer que nosotros adivináramos sus necesidades de comodidad tampoco.
Los cálculos del Manual J van mucho más allá de simplemente medir el área en pies cuadrados. Analizamos su hogar como detectives, examinando cada factor que afecta la temperatura. Las dimensiones de la habitación nos dicen el volumen de aire que necesitamos acondicionar. Los tamaños y orientaciones de las ventanas revelan cuánto calor agrega el sol en verano o roba en invierno. Los niveles de aislamiento en sus paredes, ático y pisos determinan qué tan bien su hogar retiene ese valioso aire acondicionado.
También consideramos la orientación del edificio - una habitación orientada al oeste con grandes ventanas necesitará más refrigeración que un dormitorio orientado al norte. Incluso factores como cuántas personas utilizan típicamente cada habitación y qué electrodomésticos generan calor importan en nuestros cálculos.
Este proceso meticuloso nos da los precisos requisitos de BTU para cada habitación. Sin estos números precisos, cualquier diseño de conductos sería como intentar dar en el blanco en la oscuridad. Puede aprender más sobre los detalles técnicos en el Manual J de la ACCA.
Paso 2: Seleccionar el equipo adecuado (Manual S)
Una vez que sabemos exactamente lo que necesita cada habitación, podemos seleccionar un equipo que esté perfectamente adaptado a los requisitos de su hogar. Aquí es donde el Manual S se convierte en nuestra guía, ayudándonos a elegir no solo el sistema del tamaño correcto, sino el sistema adecuado para su situación específica.
La selección de equipos implica más que elegir un horno o aire acondicionado con la capacidad total
